PIV 脉冲IV测试系统

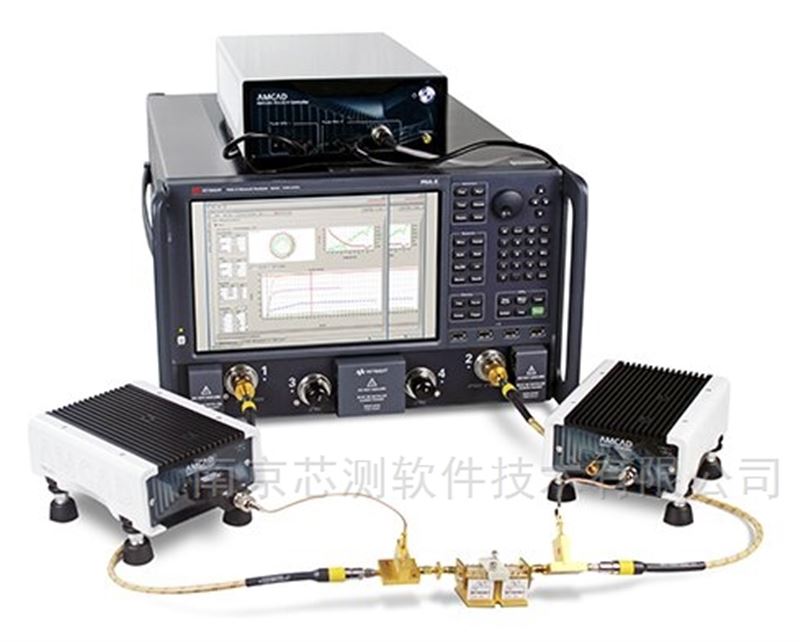

AM3200是一个有用的脉冲四通和负荷拉应用的仪器。脉冲IV系统用于偏置晶体管近等温条件，使精确紧凑的建模活动。该系统在两种独立的电源模式下工作：脉冲电或直流电（连续 模式）。PIV 3200支持slan和USB连接，并可以通过IVCAD软件进行控制。 PIV系统由一个控制单元和两个脉冲头探头组成： AM3203控制单元用于驱动两个脉冲发生器。它包含： 200W交流/直流块，提供所有内部组件和门脉冲器。 两个250V/5A DC/DC块，提供漏极脉冲。 CommercialµPC板与USB集线器和触发接口

系统的主要设备：

• 具有持久性能的可靠脉冲器（热、SOA和DUT故障保护） 脉冲或DC操作，

• 脉冲宽度从发电机降至200ns

• 测量脉冲宽度能力降至300ns（依赖于测量范围）

• 内部或外部同步

• 延长停止条件和内置保护

• 模块化系统：混配脉冲器配置

• 长达数百秒的长脉冲，用于捕获和热表征

• 直接硬件可编程性( SCPI命令）

• 嵌入式测量单元，提供宽带宽和高精度的同步电流和电压测量：

  o相当于90m样本/s和10MHz带宽范围，用于脉冲形状监测
  oFast平均函数，提供16位多范围分辨率和典型的测量精度，低于 0.5%

• 同步脉冲S参数和IV测量

• 嵌入式快速短路断路器，保护锅炉头（排水和闸门）以及双极等外部部件。

• 自动脉冲头校准程序

• 通过局域网或USB进行远程控制
