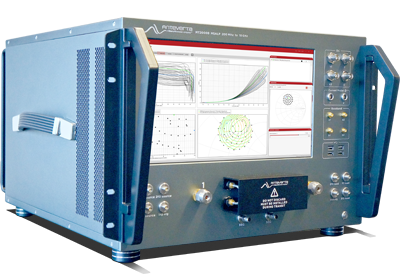

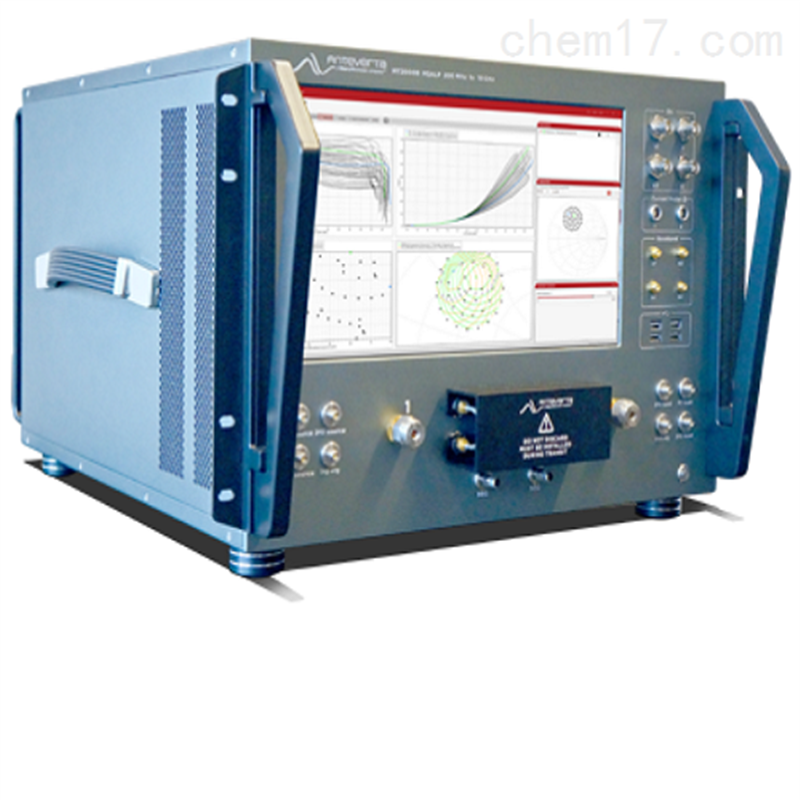

阻抗-MT2000混合信号有源负载牵

简要描述:MT1000和MT2000混合信号有源负载牵引系统是经过商业验证的最佳解决方案,能够在高达每分钟1000阻抗/功率状态的高速下执行负载牵引,在以下条件下不限制史密斯圆图覆盖范围:
· 单音CW和脉冲CW射频信号
· 直流和脉冲直流偏置
· 时域NVNA电压和电流波形和负载线
阻抗-MT2000混合信号有源负载牵

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2022-08-09
  • 访  问  量:775

产品分类

Product Category

相关文章

Related Articles

详细介绍

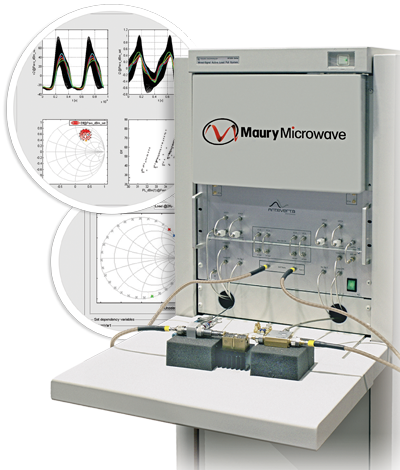

Maury 负载牵引系统

2010年,MT1000/MT2000技术作为快的主动负载拉力系统推出,负载拉系统能够控制阻抗宽带调制测量实现这些突破测量的系统架构包括以下功能:VNA能够测量连续波和脉冲连续波参数NVNA能够测量时域波形和负荷线多音信号发生器/频谱分析仪组合能够测量互调产品矢量信号发生器/分析仪组合能够测量ACPR和EVM示波器能够测量电压和电流行为模型提取工具能力作为世界上先进的负载拉动系统,MT1000/MT2000可以在50Ω和非50Ω中同样使用。阻抗-MT2000混合信号有源负载牵


MT1000和MT2000混合信号有源负载牵引系统是经过商业验证的最佳解决方案,能够在高达每分钟1000阻抗/功率状态的高速下执行负载牵引,在以下条件下不限制史密斯圆图覆盖范围:

· 单音CW和脉冲CW射频信号

· 直流和脉冲直流偏置

· 时域NVNA电压和电流波形和负载线

· 频率介于1 MHz和40 GHz之间

阻抗-MT2000混合信号有源负载牵



在上述条件下具有高幅度反射系数的高速负载牵引对于:

· 由于更快的测量速度,缩短了产品上市时间

· 减少传统被动机械负载牵引系统造成的瓶颈而不会降低精度

· 验证非线性紧凑模型

· 提取非线性行为模型

· 研发,设计验证测试和晶圆上生产测试



此外,MT2000是经过商业验证的最佳解决方案,能够在基频,谐波和基带频率下实现高达500 MHz带宽的宽带阻抗控制,非常适用于:

· 在宽带PA电路的设计中使用ACPR和EVM测量数据

· 基于受控基带终端提高PA线性度

· 在真实的天线负载条件下评估DUT的性能

· 在不同的匹配网络拓扑下评估DUT的性能



MT1000和MT2000是交钥匙单盒负载牵引解决方案,取代了通常由无源基波和/或谐波阻抗调谐器,VNA和/或NVNA,模拟信号发生器,矢量信号发生器,矢量信号分析仪和示波器执行的功能,并添加高速负载牵引测量的能力和调制信号的宽带阻抗控制。

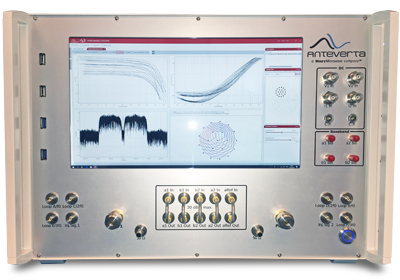

MT2000E4-500 40 GHz 4环路混合信号有源负载牵引系统,500 MHz宽带阻抗控制





MT2000B6-500 18 GHz 6环路混合信号有源负载牵引系统,500 MHz宽带阻抗控制



(最新一代MT2000)
