高速调谐器 Tuner|自动阻抗调 谐器

简要描述:由于嵌入式LXI™控制器在LXI™认证的自动阻抗调谐器上具有先进的电子元件和微处理功能,因此可实现高速调谐。较旧的USB调谐器平均需要2.17秒才能在2 GHz下移动10度,而LXI调谐器平均只需0.55秒即可在2 GHz时移动相同的10度。 高速调谐器 Tuner|自动阻抗调 谐器

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-04-02
  • 访  问  量:1260

产品分类

Product Category

相关文章

Related Articles

详细介绍

一、高速调谐器 Tuner|自动阻抗调 谐器的特点:

(1)由于嵌入式LXI™控制器在LXI™认证的自动阻抗调谐器上具有先进的电子元件和微处理功能,因此可实现高速调谐。较旧的USB调谐器平均需要2.17秒才能在2 GHz下移动10度,而LXI调谐器平均只需0.55秒即可在2 GHz时移动相同的10度。

(2)MT97x,MT98x和XT98x系列自动调谐器(也称为自动阻抗调谐器和自动负载牵引调谐器)是精密仪器,针对广泛的夹具和晶圆上应用进行了优化,可用于任何自动或手动需要能够匹配微波电路元件的阻抗或在终端接口处建立特定阻抗的应用。调谐器设计基于使用固有宽带平板线传输结构的滑动螺杆概念。每个单元都有两个非接触式探头,可在很宽的频率范围内提供高精度和可靠性的高VSWR。

(3)这些探头可以*缩回,留下低损耗,匹配良好的传输线,这对于需要能够处理大量功率的双端口调谐器的功率相关应用是一个显着的好处。作为Maury器件特性解决方案的组成部分,这些基于PC的调谐器使用Maury的器件特性软件工具系列进行控制,包括MT930 IVCAD,MT993 ATS和基于DLL的测量自动化环境。


二、高速调谐器 Tuner|自动阻抗调 谐器的应用:

(1)Lxitm认证的高伽马调谐器™(mT981Hl13)

高伽马调谐器™提供超高的VSWR(驻波比)与

的准确性和可靠性。


(2)LXI认证高功率调谐器(mT981Al/bl/el/vl系列)

针对高功率夹具内和晶片上应用进行优化的调谐器模型。


(3)LXi™认证的7mm调谐器(mT982Al/bl/el/Gl系列)7mm调谐器型号提供广泛的频率覆盖和晶圆上应用。


(4)LXi™认证的3.5mm调谐器(mT983bl01系列)

3.5mm调谐器优化了c波段、x波段、ku波段和k波段的噪声和功率应用。


(5)LXI™认证的2.4mm50GHz调谐器(mT984Al01系列)

2.4毫米(50GHz)调谐器是理想的微波和毫米波噪声和从8到50GHz的功率应用。


(6)LXI™认证的1.85mm65GHz调谐器(mT985Al01系列)

1.85mm(65GHz)调谐器是微波和毫米波噪声和功率应用的理想选择。


(7)毫米波调谐器(mT975A、mT977A、m978A&mT979A系列)

GPIB控制的毫米波调谐器模型提供高匹配范围和超低振动,非常适合WR22到WR10的噪声和功率应用。


(8)LXi™认证的多谐波调谐器(mT98x系列)

双车厢自动调谐器优化的夹具内和晶片上应用需要同时高伽 马和多频率调谐。


(9)自动滑动载荷(mT999系列)

自动滑动负载优化使用与MauryMT981/MT982系列调谐器在需要 谐波负载拉或调谐测量与高不匹配范围的应用。Maury Microwave适配调谐器 MST981, MST982, MST983 & MST984系列的位置可重复性和高匹配范围使其非常适合用作器件特性等应用中的可变阻抗源。 这种测量取决于调谐器在史密斯圆图边缘附近建立阻抗并根据机械位置再现电特性的能力。 由于机械运动几乎独立的电气结果,该系列调谐器也易于使用。 探头穿透传输线的深度决定了反射的大小,而探头沿线的位置决定了相位。 虽然存在一些相互作用,但效果几乎彼此独立。

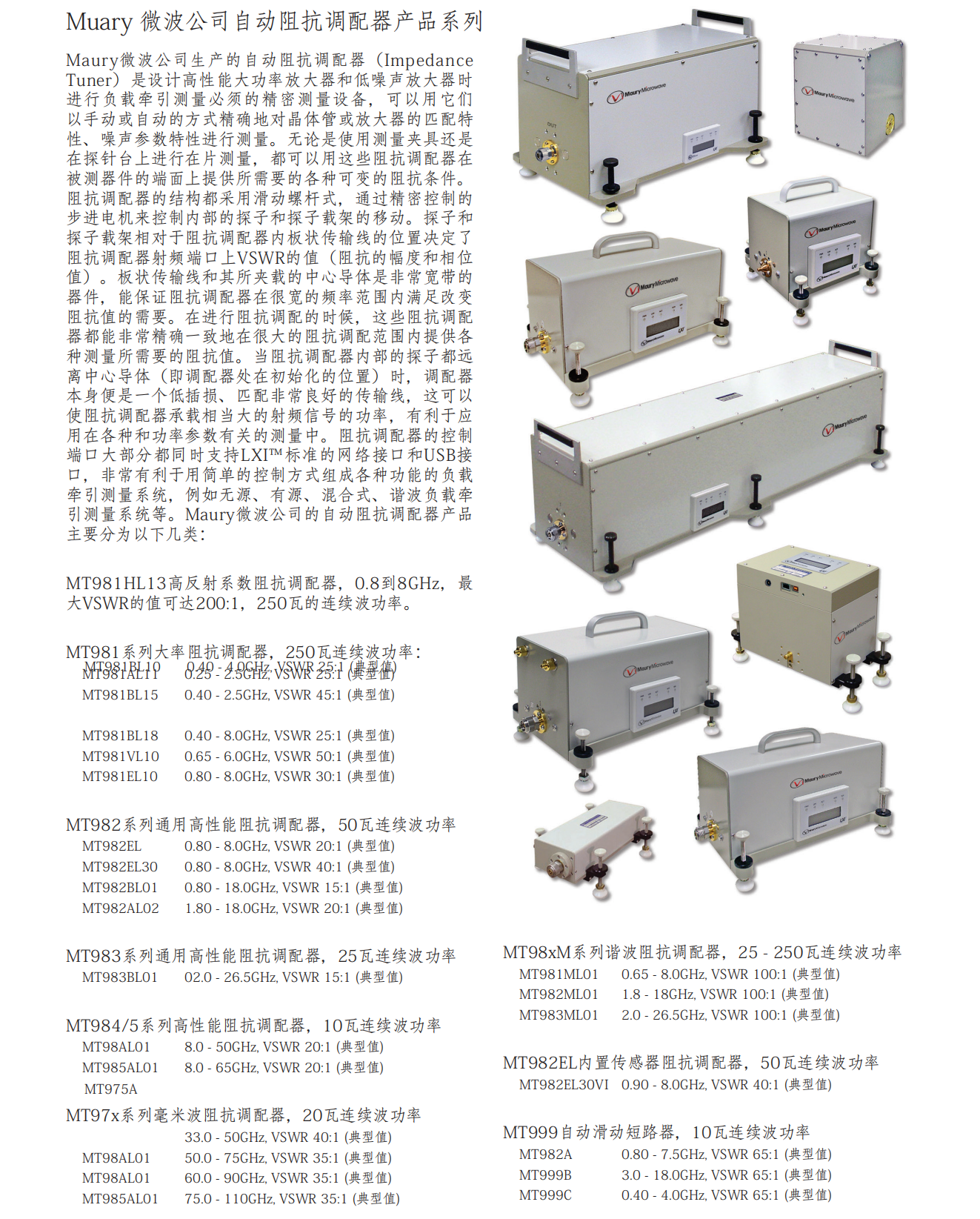

1G-010 Catalog (1)_225

四、Maury Microwave主要型号:

8006Q1、8009A、8009B、8009F、8021A2、8021B2、8021C2、8025A1、8025B1、8714A2、8714B2、232A2、232B2、2606C、2606D、2622A1、2622B、2625A、2625B、7809B2、7809C、7809D1、7809D2、7809F1、7809F2、AT系列、TW系列、AT-24-01-03、AT-24-01-06、AT-24-01-10、AT-24-01-20、AT-292-01-03、AT-292-01-06、AT-292-01-10、AT-292-01-20、AT-SMA-02-03、AT-SMA-02-06、AT-SMA-02-10、AT-SMA-02-20、TW-5、TW-8、TW-12、MT7553系列、MT964系列、LLC系列、DP/TP系列、8778A1.20、8778B1.20、8778A1.50、8778B1.50、8778A2.00、8778B2.00、8033A1.20、8033B1.20、8033A1.50、8033B1.50、8033A2.00、8033B2.00、7933A1.20、7933B1.20、7933A1.50、7933B1.50、7933A2.00、7933B2.00、2561C、2562C、2561E、2562E、2561G、2562G、WR284、WR229、WR187、WR159、WR137、WR112、WR90、WR75、WR62、WR51、WR42、WR34、WR28、WR22、2698C2、2698G1、2698K1、8799A1、8799D1、MST981BN、MST981B35、MST981EN、MST981E35、MST982VN、MST982V35、MST982BN、MST982B35、MST982AN、MST982A35、MST983B35、MST984A24

MURY产品介绍2_00
