探针座配件-探 针座

简要描述:探针座配件-电动探针座MPI 提供各种无间隙微定位器,可满足各种操作和测量条件。这些定位器从小尺寸到千分尺驱动的高分辨率定位器,适用于RF和mmW应用。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2022-08-22
  • 访  问  量:505

产品分类

Product Category

相关文章

Related Articles

详细介绍

一、探针座配件-探 针座的应用:

MPI 提供各种无间隙微定位器,可满足各种操作和测量条件。这些定位器从小尺寸到千分尺驱动的高分辨率定位器,适用于RF和mmW应用。



二、探针座配件-探 针座的特点与优势:

(1)统一的 Z 方向、符合人体工程学的操作以及具有保持力的磁性底座可实现精细的探头放置,从而实现高接触质量,从而产生的测量结果。

(2)MPI 微定位器采用与所有探头臂兼容的通用探头接口设计,便于应用细节调整。设计品种允许操作员选择适合其操作熟悉程度的微定位器,从而立即提供熟练程度。

(3)轻松升级MPI 自行开发的微定位器设计毫不妥协。全碳钢结构可实现长时间的稳定接触和定位精度。

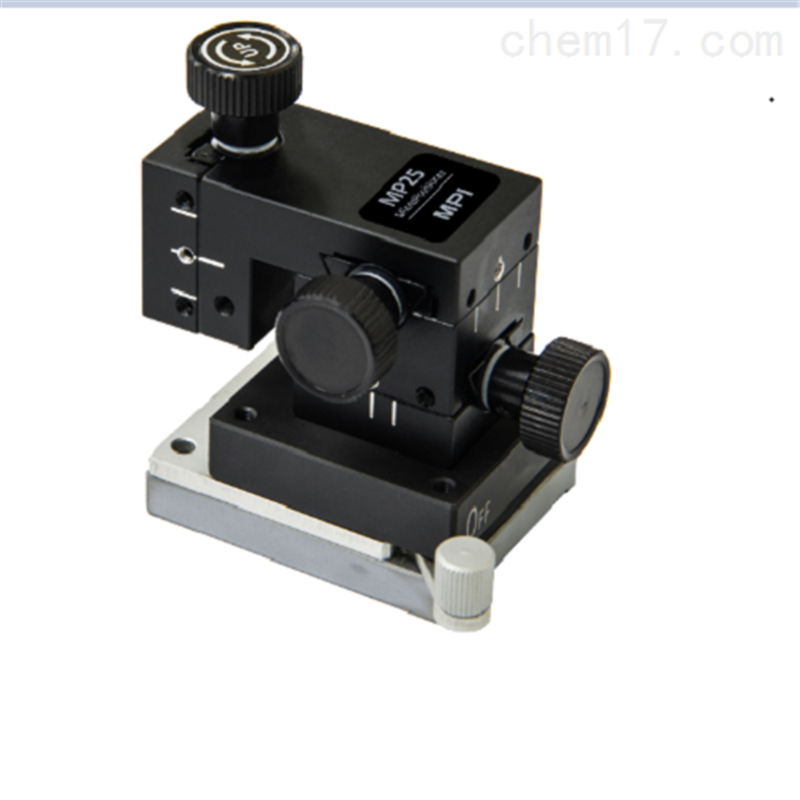

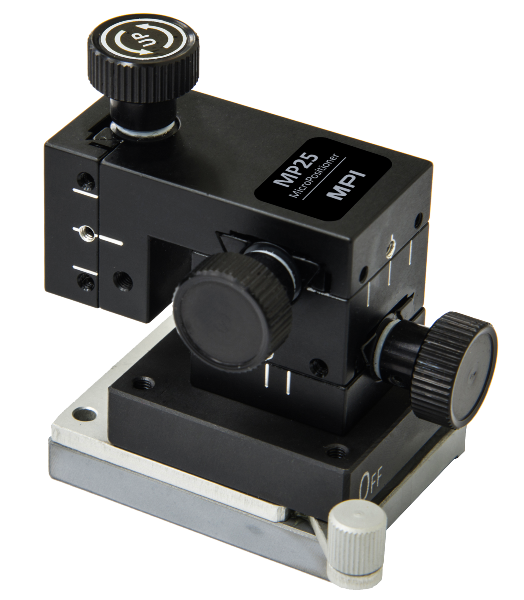

MP25







1610392M1-0

MP25是适用干育流的迷你型探针座,解析度<4um、可实现X 、Y、Z三个方向移动,行程<10mm

MP40









MP40 是适用于日流或射频的高精度探针座,解析度<2um.可实现X、Y、Z三个方向移动,行程<13mm





MP50
















MP50是适用于直流的中形探针 座,解析度<3um,可实现X、Y 、Z三个方向移动,行程< 13mm



MP60


















MP60适用于直流或射频的高精 度探针座,解析度<2um,可实 现X、Y、Z三个方向移动,行程 <13mm



MP80-DX


















MP80-DX适用于射频太赫兹或负载等 模块搭载的高精度探针座,带有数显 千分尺,更加适合mTRL的校准,解析 度<2um,可实现X、Y、Z三个方向移 动,X/Y行程 <25mm, Z行程 < 15mm



PMP80










PMP80是适用于自动测试的电 动探针座,可通过软件控制X、 丫、Z方向的移动,解析度< 2um, X/Y行程 <25mm, Z行程 <10mm

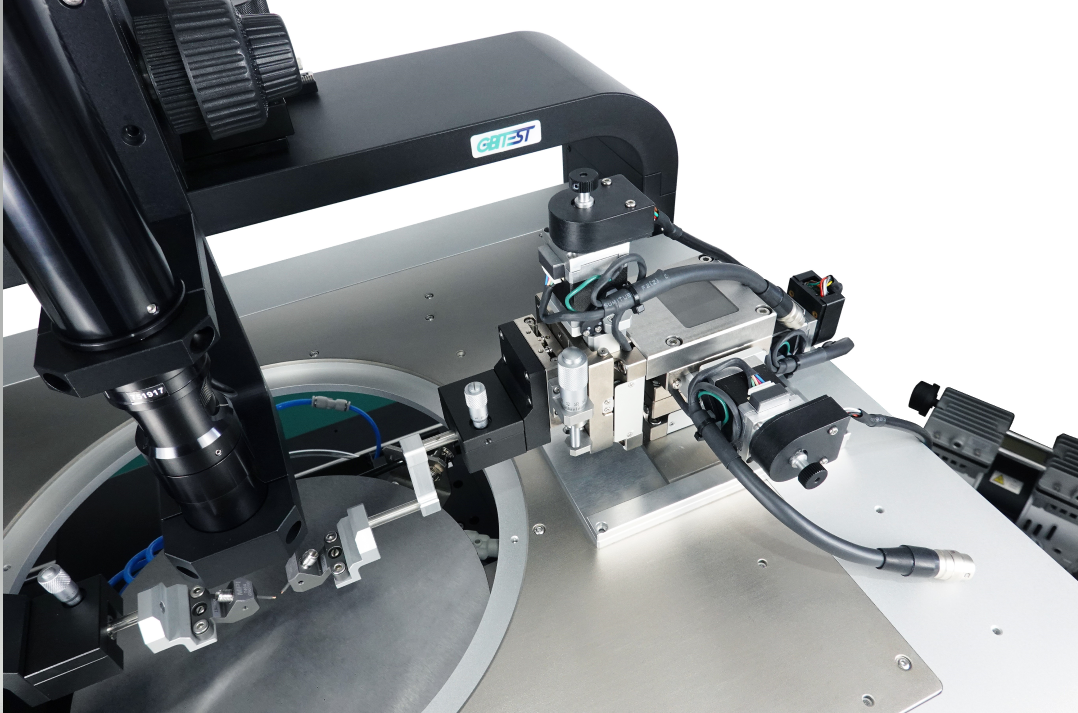

电动探针座













高精度定制电动探针座

传统手动探针座的方式,对操作要求比较高个测试过程需要人员干预,无法实现机台的自动化测试。

基于Keysight PNA-X.扩频模块、半自动探针台、高频探针、自主幵发的高 精度电动探针座及配套控制软件,可快速、精确、连续进行RF电极切换测试,可实现自动测试。



产品 – 应用矩阵

微型定位器
载物台

[毫米]

TPI

静脉注射/恒压

同轴电缆

低级IV,

三同轴

IV/CV/PIV

开尔文

射频
宽带

毫米波

高功率

HC / HV

MP25
25
50

MP40
40
50

MP50
50
50 100

MP60
60
50 100

MP60-MR
60
50

MP80
80
50
